桐昕石墨烯地暖安装流程

时间:2018-07-13     作者:桐昕石墨烯地暖【原创】   阅读

1.安装前期准备:方案设计

设计房屋石墨烯地暖供暖、采暖施工图

根据房间空间的平方数,设计相应的采暖面积以及功率瓦数以及地暖安装之间的间距。如下图





2.安装材料准备

根据设计图,准备好石墨烯地暖采暖安装施工所需的材料:

材料有:石墨烯发热膜、配电箱及并联防水主线、反射膜、保温板、智能温控器、空起开关。


3.安装施工:设计配电箱及电路

施工切入点:

装修工程到电工现场时,确定电箱大小,漏电防护以及两极空开配置数量。各区域温控位置确定,2.5平方电线的放置。

3.1电箱要有足够的空间放置:铺设地砖区域的每个回路漏电保护器(2800W/个)

3.2铺设地板区域的每个回路的双极空开。(2800W/个)

3.3接线按施工方案标准:独立漏保,独立控制,不经过原有房屋的总漏保。

3.4总功率满足地暖系统要求。



4.地面安装现场要求

安装切入点:油漆工施工完毕准备铺设地板前。

4.1地面落差要求

4.2地面铺设地砖  水平落差小雨1~1.5cm

4.3地面铺设地板  水平落差不超过0.2~0.4cm

4.4要求地面干净、整洁无杂物、垃圾。


5.表面地板施工流程

5.1铺设反射膜;

5.2铺设保温板

5.3放置温控探头线

5.4铺设生态石墨烯智能地暖膜;

5.5连接电线;

5.6安装温控器、通电检测。



6.表面地砖施工流程

6.1铺设反射膜;

6.2铺设保温板;

6.3放置探头线;

6.4铺设生态石墨烯地暖膜;

6.5铺设纳米导热莫;

6.6连接PVC穿线管

6.7通电检测;

6.8铺设PU薄膜

6.9铺完地砖后二测检测

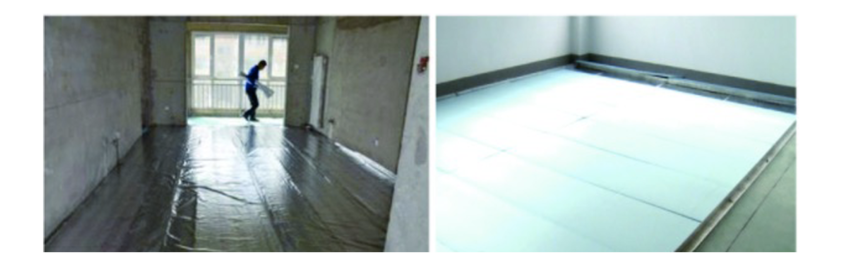

7.石墨烯地暖实际施工流程:铺设反射膜及保温板

7.1在原始基层地面上满铺反射膜

7.2依据图纸走线位置,预览不限槽两厘米

7.3端头部位两块保温板先不铺设,待电源线布好后放入预定位。

7.4保温板应切割整齐,间隙小于5mn.

7.5用胶带粘贴保温板间缝隙。

7.6保温板表面平整,严禁对量小块拼接。


8.石墨烯地暖实际施工流程:放置探头线(依据图纸,开槽放置温控探头)

8.1探头距发热膜边缘向内15cm以上;

8.2探头位置上部不可覆盖家具;

8.3胶带粘贴探头导线,让出探头位置;

8.4探头线穿管上墙入盒。



9.石墨烯地暖实际施工流程:铺设纳米管导热膜

贴与两块发热膜合并处,使地暖没有冷间隙,并用粘胶带粘合好。




10.石墨烯地暖实际施工流程:安装温控器及调试

10.1安装温控器;

10.2手机下载“温控器APP”

10.3温控器调试设定;



11.石墨烯地暖安装检测:现场检测

11.1用测温仪检测表面温度

11.2因环境温度不同,升温速度不同;

11.3表面温度应迅速升至高于环境温度;

11.4如无升温现象,请检测产品及电路;


12.石墨烯地暖安装检测:二次检测地砖泄露电流检测

12.1泄露电流检测;

12.2通电情况下检测;

12.3钳形电流表调至漏电电流检测档位;

12.4测量每个温控器回路漏电电流;

12.5每路漏电电流应小于15MA;

12.6如大于15MA,调整漏电保护器;



13.石墨烯地暖安装检测:二次检测兆欧表检测

13.1检测绝缘电阻,地砖/PVC必测项目;

13.2断电情况下测试;

13.3兆欧表一端姐地暖片引出端线;

13.4兆欧表另一端接局部浸水地面;

13.5兆欧表读书应大于0.5MΩ,如小于0.5MΩ说明地暖片或线路可能破损

13.6换地暖另一端引出端线,再行测试。
